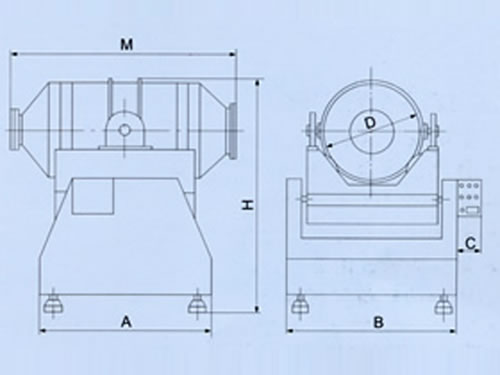

Structure du diagramme

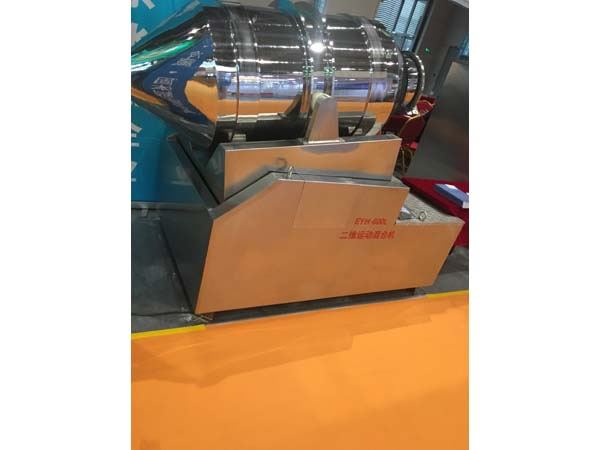

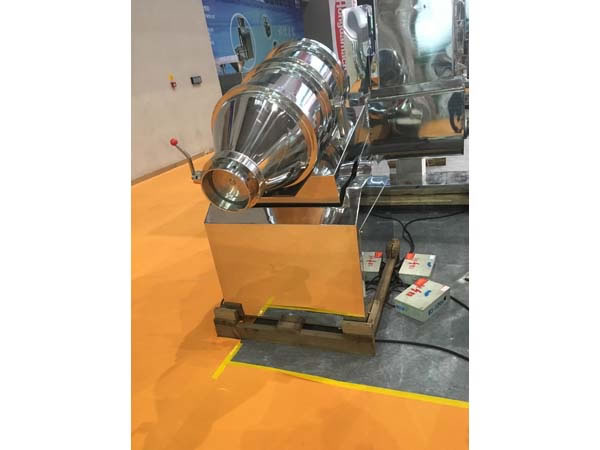

Mélangeur bidimensionnel, Série EYH

Le cylindre rotatif du mélangeur bidimensionnel série EYH peut réaliser deux mouvements en même temps. Le premier mouvement est la rotation du cylindre et l'autre est l’oscillation du cylindre le long de la grille oscillante. Les matériaux à mélanger seront tournés lorsque le cylindre tourne, et seront mélangés de gauche à droite et vice versa lorsque le cylindre se balance. Les matériaux sont ainsi entièrement mélangés dans un court laps de temps. Le mélangeur bidimensionnel EYH est adapté au mélange de tous les matériaux en poudre et en granulés.

Le mélangeur cylindrique bidimensionnel se compose principalement de trois grandes parties, à savoir le cylindre rotatif, la crémaillère oscillante et le cadre. Le cylindre rotatif est situé sur la crémaillère oscillante soutenue par quatre roues. Sa fixation axiale se fait par deux roues de butée. Les roues sont entraînées par un système de rotation faisant tourner le cylindre. Le rack d'oscillation est entraîné par un ensemble de barre vilebrequin oscillant monté sur châssis et la crémaillère oscillante est supportée sur le cadre.

Paramètres
Spécifications Volume total（L） Vitesse d'avance Poids d'alimentation（kg） Dimensions globales（mm） Puissance（kw）
A B C D M H Rotation Oscillation
EYH100 100 0.5 40 860 900 200 400 1000 1500 1.1 0.75
EYH300 300 0.5 75 1000 1100 200 580 1400 1650 1.1 0.75
EYH600 600 0.5 150 1300 1250 240 720 1800 1850 1.5 1.1
EYH800 800 0.5 200 1400 1350 240 810 1970 2100 1.5 1.1
EYH1000 1000 0.5 350 1500 1390 240 850 2040 2180 2.2 1.5
EYH1500 1500 0.5 550 1800 1550 240 980 2340 2280 3 1.5
EYH2000 2000 0.5 750 2000 1670 240 1100 2540 2440 3 2.2
EYH2500 2500 0.5 950 2200 1850 240 1160 2760 2600 4 2.2
EYH3000 3000 0.5 1100 2400 1910 280 1220 2960 2640 5 4
EYH5000 5000 0.5 1800 2700 2290 300 1440 3530 3000 7.5 5 .5
EYH10000 10000 0.5 3000 3200 2700 360 1800 4240 4000 15 11
EYH12000 12000 0.5 4000 3400 2800 360 1910 4860 4200 15 11
EYH15000 15000 0.5 5000 3500 3000 360 2100 5000 4400 18.5 15
